16 Kanal KNX Kombo Aktor (ITR516-0016)

Beschreibung

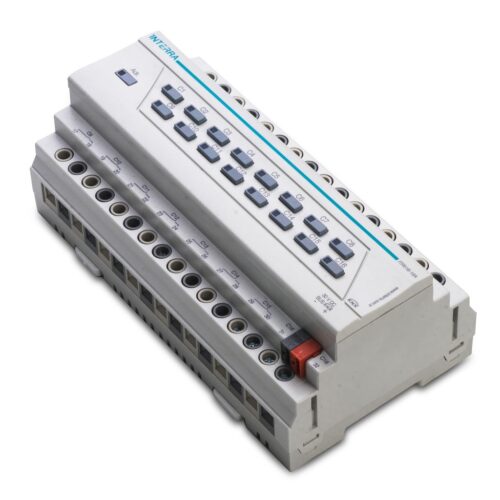

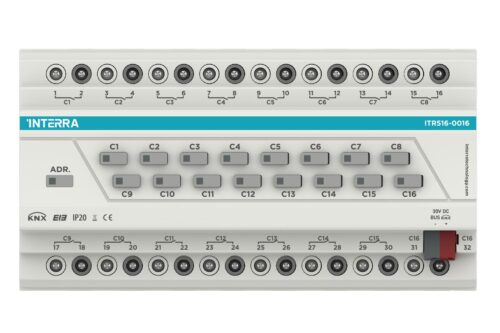

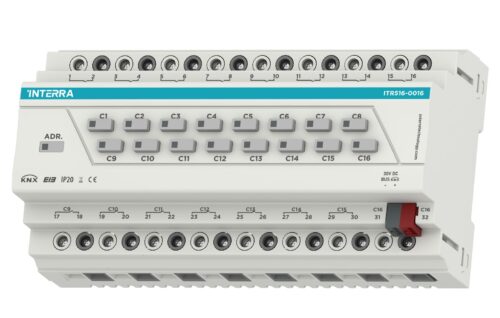

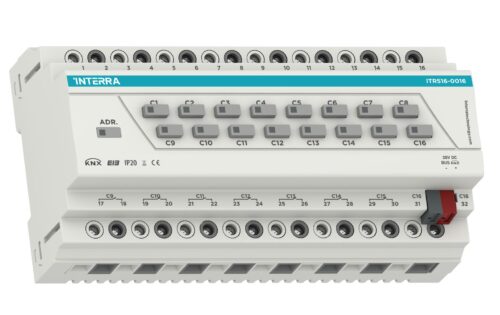

Interra ITR516-0016 (16 Kanal Kombo Aktor)

Der Interra Kombo Schaltaktor ist ein vielseitiges Gerät, das eine Vielzahl von Konfigurationen ermöglicht. So sind zum Beispiel Beleuchtungssteuerung, AC- und DC-Motorsteuerung oder Fan-Coil-Steuerung (Gebläsekonvektoren) möglich.

Die Kommunikation der Geräte über den KNX-Bus ermöglicht den Informationsaustausch mit KNX-Sensoren, Schaltern, Tastern und anderen KNX Modulen und somit die Integration in ein Gebäudemanagementsystem. Die Kombo-Aktoren wurden entwickelt, um bei Smart Home/Building Projekten, die volle Kontrolle zu bieten. Der Einsatz dieser Geräte garantiert eine effiziente Verwaltung und Bereitstellung von Räumen.

Die Ausgänge können direkt manuell über die Taster am Gerät gesteuert werden, Das ist sehr hilfreich, um zum Beispiel in der Bauphase oder Buskommunikationsfehlern Licht, Heizung, Rolladen oder sonstige Geräte zu steuern.

Der Kombo-Schaltaktor bezieht sein Strom aus dem KNX Bus und benötigt für den Betrieb keine externe Stromversorgung.
Der maximale Stromverbrauch dieses Schaltaktors beträgt 20 mA bei 30V DC.

Je Kanal können bis zu 16A bei 250V AC gesteuert werden. Einschaltstrom 120A (165A) sind kurzzeitig möglich.

Bitte beachten: Dieses Produkt benötigt zum Einbau in den Schaltschrank einen Platz von 10 DIN-Einheiten.

Abmessungen: 171 x 90 x 64 mm

Die komplette Konfiguration des Gerätes erfolgt über die ETS-Software. Art und Anzahl der verfügbaren Objekte sind abhängig von den Einstellungen mit der ETS.

Weitere Produkteigenschaften:

• Die Lichtsteuerung kann mit jedem Ausgang des Kombi-Schaltaktors erfolgen.
• Die Heizungssteuerung kann mit jedem Ausgang des Kombi-Schaltaktors erfolgen.
• Jeder Ausgang des Kombimoduls kann als Rollladen/Jalousie konfiguriert werden, sofern 2 aufeinander folgende Ausgänge vorhanden sind.
• Rollladen-/Jalousie-24-V-Konfiguration kann mit 4 Ausgängen des Combo-Moduls erfolgen. Es ist jedoch nur in den ersten vier Ausgängen der (*)-Blöcke verfügbar.
• Fan Coil 2-Rohr-Konfiguration kann mit 4 Ausgängen des Combo-Moduls erfolgen. Es ist jedoch nur in den ersten vier Ausgängen der (*)-Blöcke verfügbar.
• Fan Coil 4-Rohr-Konfiguration kann mit 5 Ausgängen des Combo-Moduls erfolgen. Es ist jedoch nur in den ersten fünf Ausgängen der (*)-Blöcke verfügbar.
• Die Funktionalitäten für jeden Ausgang beinhalten unter anderem Zeitfunktionen, Logikgatter, Szenen, Sperrfunktion, Zwangsführung, Betriebsstundenzähler, periodische Überwachung und unterschiedliche Konfigurationen für Rückmeldungen.
• Speicher der letzten Situation gegen Stromausfall.

(*): Jeder Block besteht aus jeweils 6 Ausgängen des Combo-Moduls, das mit C1-Ausgang beginnt. Mögliche Blöcke: C1-C6, C7-C12, C13-C18, C19-C24.

Dokumente und Dateien

Bitte beachten Sie die weiteren Hinweise im Datenblatt.
